Діаметр барабанів

Мінімальний діаметр барабанів

Діаметр барабанів – Як правило, діаметр барабана визначається товщиною (кількістю розпірок) конвеєрної стрічки. Крім того, важливим фактором є передбачуване навантаження.

У таблиці нижче для розрахунку приймається навантаження 65 – 100% і стандартний конвеєр.

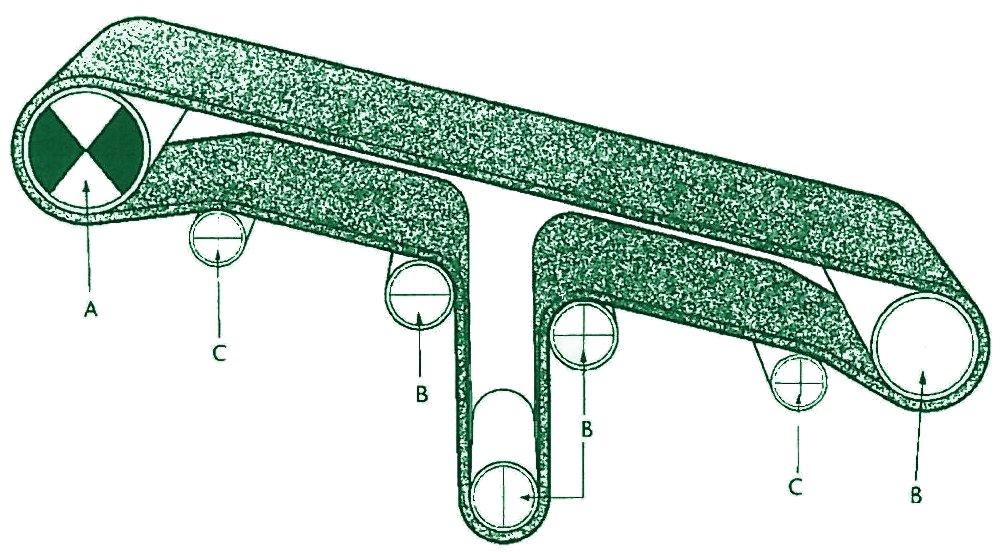

Наприклад, якщо поздовжня міцність конвеєрної стрічки EP з 4 розпірками становить 500 Н/мм, то потрібні значення можна знайти в таблиці на перетині стовпчика EP125 і рядка, що відповідає чотирьом розпіркам. Діаметри барабанів A, B і C становитимуть 400 мм, 320 мм і 250 мм відповідно.

Кількість роздільників	EP100			EP125			EP160			EP200			EP250+EP315
	A	B	C	A	B	C	A	B	C	A	B	C	A	B	C
2	160	160	125	200	160	160	250	200	160	320	250	200	–	–	–
3	200	200	160	320	250	200	400	320	250	500	400	320	630	500	400
4	320	250	200	400	320	250	500	400	320	630	500	400	800	630	500
5	400	320	250	500	400	320	630	500	400	800	630	500	1000	800	630
6	–	–	–	630	500	400	800	630	500	1000	800	630	1200	1000	800
*Для низького натягу або низьких навантажень на стрічку допускається використання барабанів меншого діаметру після консультації.
