Haczyki na papierze

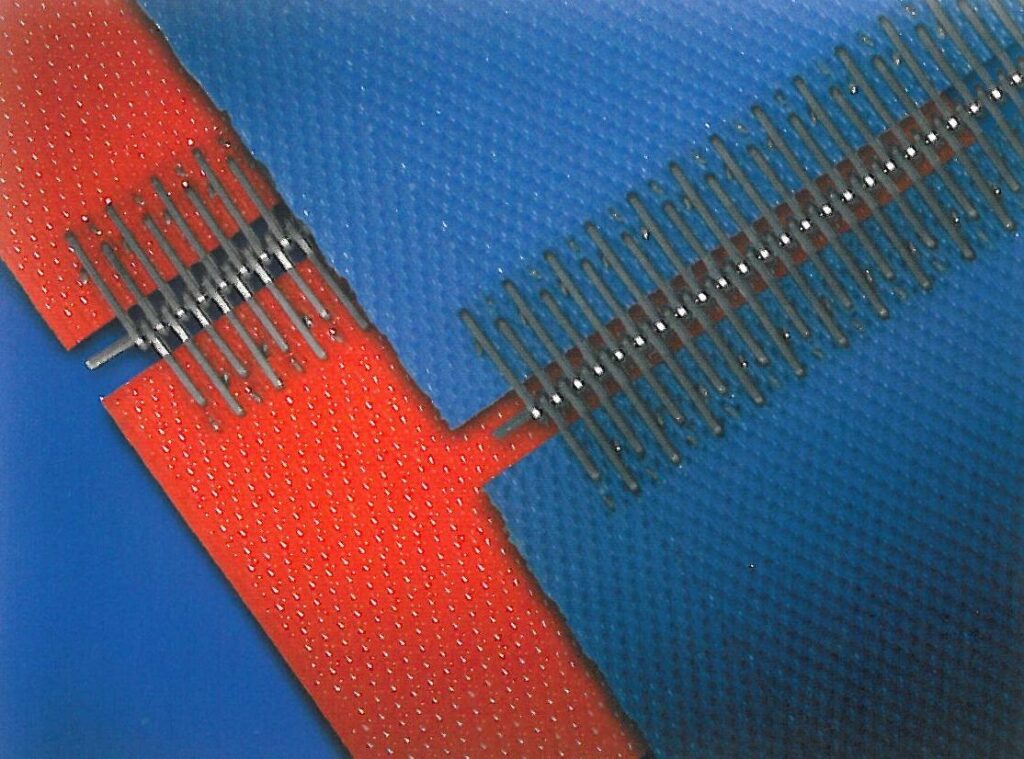

Haczyki na papierze - druciane zespojone papierem

Zaprojektowane do użytku z różnorodną ofertą taśm i dużym zakresem grubości dochodzącym do 10 mm.

Pojedyncze haczyki mocowane są w sześciu punktach do papieru który może być w łatwy i szybki sposób przycięty do szerokości połączenia.

Papier służy do oddzielenia elementów podczas transportu i montażu, stanowi następnie pomoc w momencie instalacji haków. Jest on usuwany po zainstalowaniu połączenia na taśmie.

Typy haczyków:

Typ #25

Papier służy do oddzielenia elementów podczas transportu i montażu, stanowi następnie pomoc w momencie instalacji haków. Jest on usuwany po zainstalowaniu połączenia na taśmie.

Specyfikacja techniczna:

średnica drutu: 0,62 mm
skok: 1,70 mm
grubość taśmy nawet do 2,8 mm
średnica rolki 25 mm
poziomo cięte groty
podwójnie walcowany drut
osiągalne w postaci przyciętej do szerokości taśmy od 10 do115 mm oraz w listwach o długości 150 lub 300 mm

Typ #30

Specjalnie zaprojektowane do użytku w przypadku cienkich pasów (np. pasy filtracyjne i wysokotemperaturowe przenośniki z pokryciem PTFE).

Specyfikacja techniczna:

średnica drutu: 0,8 mm
skok: 2,54 mm
grubość taśmy nawet do 2,5 mm
średnica rolki 50 mm
poziomo cięte groty
podwójnie walcowany drut
listwy o długości 150 lub 300 mm

Typ #35

Specjalnie zaprojektowany dla taśm przystosowanych do pracy przy średnich obciążeniach.

Specyfikacja techniczna:

wymiary drutu: 0,90 x 0,60 mm
skok: 2,54 mm
gubość taśmy: nawet do 2,0 mm
minimalna średnica rolki: 50 mm
listwy o długości: 150, 300 lub 600 mm

Typ #40

Zaprojektowany do różnorodnych zastosowań (np. pasy filtrujące przystosowane do pracy przy dużych obciążeniach, filce do prasowarek i taśmy fałdujące).

Specyfikacja techniczna:

wymiary drutu: 0,90 x 0,70 mm
skok: 2,54 mm
gubość taśmy: nawet do 4,0 mm
minimalna średnica rolki: 25 mm
listwy o długości: 300 lub 600 mm

Typ AP

Specjalnie zaprojektowane aby osiągnąć płaskie i nie zostawiające śladu połączenia w pasach fałdowników.

Specyfikacja techniczna:

średnica drutu: 1,2 mm
skok: 3,67 mm
grubość taśmy nawet do 10 mm
średnica rolki 100 mm
listwy o długości 300 mm

Typy #2 - #6

Zaprojektowany do szeregu zastosowań w przemyśle, rolnictwie i logistyce.

Najważniejsze zalety:

Idealnie pasuje do pasów napędowych ze skóry, bawełny, PVC-PU;
Łatwo i szybko instalowany za pomocą specjalnej listwy montażowej;
Niezawodne i wytrzymałe połączenie krańców pasa;
Odporny na ścieranie.

Dane techniczne:

Haczyki	Typ #2	Typ #3	Typ #4	Typ #5	Typ #6
Grubość taśmy, mm	1 – 4	3 – 4	5 – 6	6 – 8.5	8.5 – 10
Maks. wytrzymałość taśmy, N/mm	20	25	30	40	45
Min. Ø rolki, mm	50	75	100	125	150
Ø drutu haczyka, mm	1.2		1.38
Skok, mm	3.67

Standardowe opakowanie zawiera 12 rzędów x 300 mm haczyków na papierze, razem z nylonowym drążkiem. Możliwe także dostarczenie drążków wykonanych ze stali (do 30 m w jednym kawałku). Haczyki dostępne są w wersji ze stali galwanizowanej lub nierdzewnej AISI 430.

Drążek	Ø, mm
pręt ze stali nierdzewnej	1.0
	1.5
	1.8
	2.5
pręt ze stali nierdzewniej w powłoce PA	1.5
	2.0
	3.0
lina ze stali nierdzewnej w powłoce PA	1.5
	2.2
	2.6
	3.6
